Chiplet如何溝通？臺積電是這樣做的

（2025年7月2日更新）

異構和異構最近越來越流行multi-die 2.5D封裝技術促進了一種新的界面，即超短距離（ultra-short reach：USR），其電氣特性及傳輸STC代理統一印刷電路板的布線差別很大。需要使用長而損壞的連接SerDes IP串行通信通道，短距離接口支持并行總線系統結構。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

SerDes需要端接信號(50) ohm），盡量減少反射，減少遠端串擾，從而增加功耗。2.5D無需端接封裝內的電氣短路接口。相比于“recovering在串行數據流中嵌入時鐘并恢復相關時鐘數據（CDR）對于電路面積和電源，這些并行接口可以采用更簡單的時鐘轉發電路設計，使提供傳輸?shù)臅r鐘信號具有一組N數據信號。

該接口的另一個優點是大大降低了芯片之間的靜電放電保護（ESD）電路設計要求。內部封裝連接將較低ESD節省了大量的電壓應力約束I / O電路面積(并顯著減少)I / O寄生效應)。

2.5D裸片之間獨特的接口設計需要驅動使用小芯片SerDes鏈接的全芯片設計費用。然而，到目前為止，已經有很多用于這些USR接口的電路和物理實現方法。

最近舉行的VLSI 在2020年研討會的邀請演講中，臺積電提出了他們關于并行總線和時鐘轉發架構的建議LIPINCON該架構為low-voltage, in-package interconnect縮寫。本文簡要回顧了演示文稿的重點。

短距離接口設計的關鍵參數是：

每個引腳的數據速率：取決于接線長度/插入損耗、功耗、所需的電路時序裕度

總線寬度：模塊化定義子通道

能效：是的pJ /單位不僅包括I / O驅動器/接收器電路還包括任何其他數據提取/排隊和/或編碼/解碼邏輯

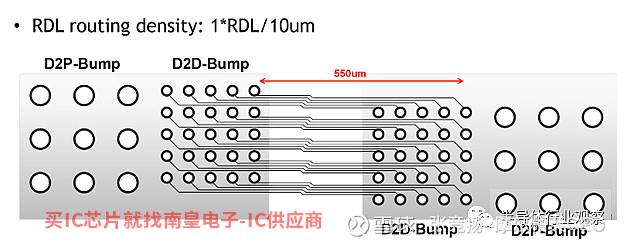

“Beachfront(線性)和面積效率:測量小芯片上每個線性邊緣和面積周長的總數據帶寬，即Tbps / mm和Tbps / mm ** 2；取決于信號凸點間距和2.5D基板上金屬再分布層的數量和間距定義了可以布線信號線的凸點行數–請參見下圖

延遲：另一個性能指標；數據傳輸啟動與接收之間的時間，以傳輸周期的單位間隔為單位

架構師正在尋求最大化總數據帶寬(總線寬度)*數據速率)，同時實現非常低的每個功耗。小芯片接口在多個處理器(或SoC）處理器是內存還是處理器？I / O這些關鍵的設計措施適用于控制器功能之間。

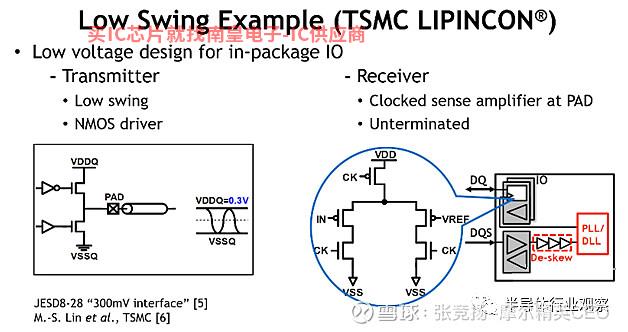

下圖顯示了臺積電LIPINCON IP定義的關鍵特征。

DLL相位檢測器(低通濾波器)中的回路XOR形成型邏輯，檢測器將輸入時鐘與鏈的最終輸出進行比較。與鏈輸出的先進或滯后特性相比，可調節逆變器控制電壓。因此，鏈的總延遲與輸入時鐘密切相關。DLL輸入時鐘信號特定相位的輸出提供鏈中各級(相等)延遲。在接收器觸發器中使用適當?shù)南辔惠敵霾东@并行數據，這是一種補償接口上任何數據到時鐘偏移的方法。

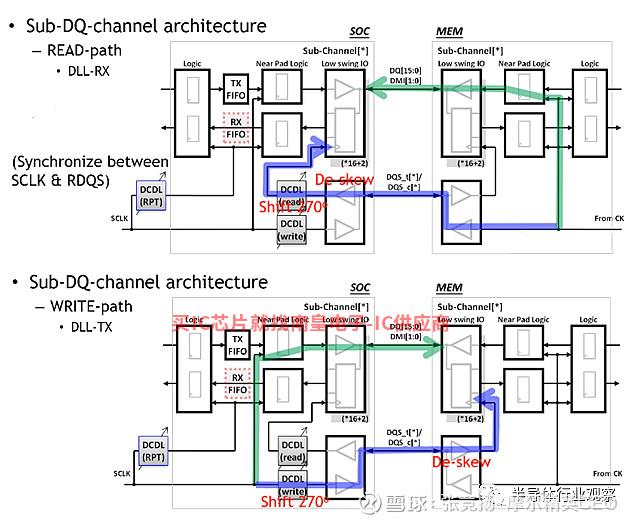

臺積電IP團隊針對SoC在內存界面的具體情況下，開發了一種創新方法。存儲器的小芯片不一定需要嵌入DLL捕獲信號輸入。對于非常寬的接口，例如，將512個地址和256個數據位分為多個子通道-成本敏感存儲芯片DLL電路的成本會很高。如下圖所示，在SoC中出現了DLL相位輸出用作存儲器寫周期的輸入選通脈沖。(圖中還顯示了存儲器讀取路徑，說明如何連接存儲器的數據選擇脈沖read_DLL電路輸入。）
