意法半導體發布了兩個 STSPIN32 電機控制系統級封裝 (SiP)參考設計可以簡化工業或家用電器壓縮機電機驅動器的開發。每個參考設計集成了電機控制器和電機三相逆變器、離線轉換器和輔助電路，以及生產級PCB電機控制固件的設計。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

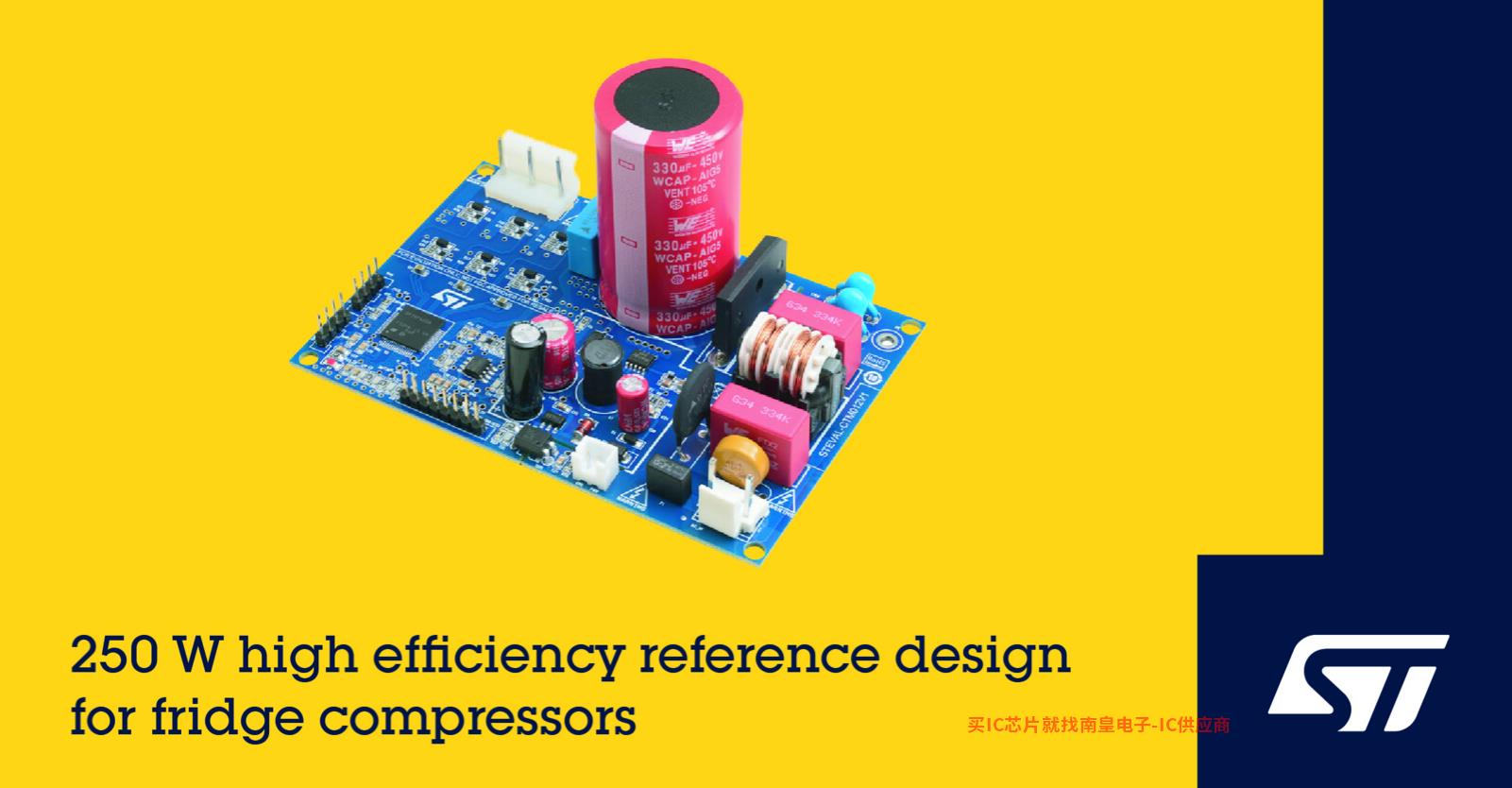

STEVAL-CTM011V1的目標應用是最高的 250W 一般工業壓縮機， STEVAL-CTM012V1 符合嚴格的家用電器能效法規要求。這兩種即插即用參考設計易于與主控系統集成，啟動電機，允許客戶微調設置，獲得最佳性能。兩種參考設計的平均能效都大于 96.5%。

這兩個參考設計的核心組件都是意法半導體 STSPIN32F0601Q電機控制SiP。系統級封裝集成STM32F031 Arm Cortex-M0微控制器和魯棒性很高 600V三相柵極驅動器。微控制器支持根據終端應用的具體要求定制電機控制算法，用于控制逆變器開關管。配套固件包括高效無傳感器矢量控制(FOC)算法。該SiP方形扁平無引線尺寸緊湊，熱效率高 (QFN)對爬電距離的安全性和可靠性有嚴格的要求。

參考設計中的離線AC/DC 一個轉換器VIPER122模擬轉換器集成了控制邏輯器件和 800V 耐雪崩功率電路。頻率抖動技術可以防止轉換器干擾其他設備，其固有的低功耗和輕負荷突發操作有助于應用能效法規。

工業和通用250W STEVAL-CTM011V1參考設計的逆變級包括六個高魯棒STGD5H60DF 雙極晶體管絕緣柵 (IGBT)。這些晶體管的設計旨在最大限度地提高開關頻率的能效，并允許使用較小的電容和磁性元件。此外，低熱阻包裝也提高了晶體管的可靠性，緊密的參數分布有助于提高晶體管在大功率應用中的并聯安全性。

STEVAL-CTM012V參考設計包括六種 STPOWER STD8N60DM2 600V N 通道 MDmesh DM2 功率 MOSFET。這些晶體管包括零電壓開關 (IRISO代理ZVS) 高效轉換器的理想選擇，包括相移轉換器，包括高速、低損耗開關性能和低通態損耗。

生產級電路板設計可以節省大量的開發時間，避免復雜的電路板布局和信號布線設計問題。.2cm x 7.5cm緊湊板的尺寸有助于板符合工業和消費設備的外觀尺寸。

兩種參考設計都是意大利半導體網上商城 eSTore有售。STSPIN32、VIPER122、IGBT 和 MOSFET 現已投產。請聯系當地意法半導體銷售辦意大利半導體銷售辦公室。
