每隔幾個月就會出現更新的電子產品。由于新一代先進的芯片和處理器，它們通常更小、更智能，不僅運行速度更快，帶寬更多，而且更節能。

進入數字時代，我們相信明天太陽會升起，新設備將繼續創新。在幕后，工程師們積極研究半導體技術路線圖，以確保新設備所需的下一代芯片準備就緒。

很長一段時間以來，芯片的進步是通過縮小晶體管的尺寸來實現的，這樣更多的晶體管就可以在晶圓上制造，從而使晶體管的數量每12-24個月翻一番——這就是眾所周知的摩爾定律。多年來，為了跟上時代的步伐，整個行業進行了銅/低k互連、新型晶體管材料、多圖形方案和三維(3)等諸多重大創新D)架構。

開發3D隨著深寬比的增加，結構的變化帶來了新的挑戰。你可能已經想到了3D架構需要從根本上改變設備設計，需要新的材料、新的沉積和蝕刻方法。在本文中，我們將帶您回顧半導體行業的實現D建筑過程中的重要里程碑。

準備階段：Inphi代理平面工藝

創建一個集成電路最初是一個二維問題：取一個平坦的硅片，將各種結構放置在表面，并用導線連接。這是通過沉積層層材料，利用光刻技術進行圖形處理，并在暴露區域蝕刻必要的特性來完成的。這曾經是電子工業的一個巨大突破。

隨著技術需求的不斷發展，需要在更緊湊的空間中建立更多的電路來支持更小的結構。過去相對直接的過程變得越來越復雜。

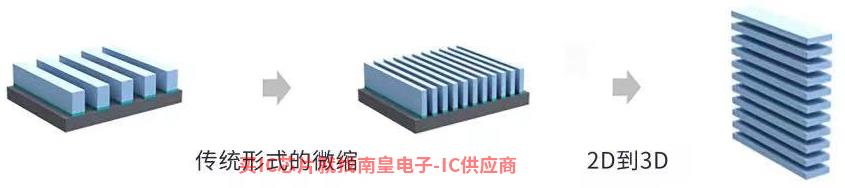

隨著創建2D隨著結構成本的增加和二維平面微縮的可行方法的逐漸枯竭，3D結構變得越來越有吸引力。早在十多年前，半導體行業就開始開發早期的選擇性蝕刻應用，以支持3D從包裝到非易失性存儲器甚至晶體管本身，技術不斷擴展。

晶體管走向3D

許多電子系統的主要力量是晶體管。過去，晶體管一直是由晶體管通道的寬度和長度決定的晶體管通道的寬度和長度。晶體管的性能由放置在通道上的柵極控制，但由于通道受控制，只能提供有限的控制。

從平面轉向3D第一步是為通道設計一個鰭，它可以由三柵極控制。然而，為了實現最佳控制，需要接觸晶體管的所有四面，從而促進了全圍柵極(GAA)晶體管的發展GAA在結構上，多根導線或多片堆疊在一起，柵極材料完全包圍了通道。

展望未來：3D DRAM

隨機動態存取存儲器(DRAM) 物理機制與3D NAND完全不同，使用的方法也做了徹底的改變。

DRAM對于2D精確構建陣列是一個挑戰。垂直堆棧更困難，需要更多的研發來找到經濟的方法來堆疊電介質和活性硅。光刻可能需要同時影響多層——目前還沒有大規模生產的過程。

3D包裝越來越流行

芯片封裝后放置在印刷電路板上(PCB)在過去，包裝只是為了保護脆弱的硅芯片，并將其連接到電路板上。如今，包裝通常包含多個芯片。隨著對減少芯片占用空間需求的增加，包裝也開始轉向3D。

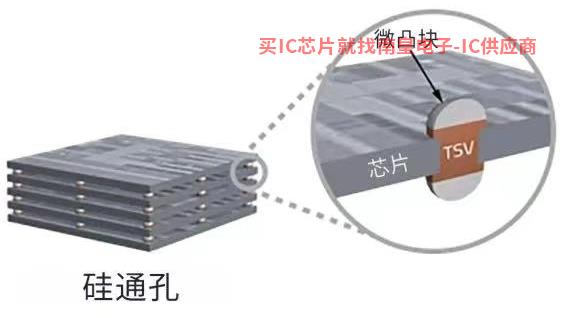

3D包裝要求芯片堆疊，這涉及到芯片之間的密集連接——這種連接可以提高信號速度，因?yàn)樗鼈円�短得多，并且可以同時傳輸更多的信號。然而，在兩個以上芯片的堆棧中，一些信號也需要通過傳輸通道連接到更高的堆棧芯片，稱為硅通孔(TSVs)。

3D芯片堆棧在內存領域的重要終端市場應用-高帶寬內存 (HBM) 這是最常見的。內存芯片也可以堆棧到CPU或者在其他邏輯芯片上，以加快從內存中獲取數據的速度。

如今，3D是微縮的必要條件

考慮3D已成為標準做法。D它可能不是解決所有問題的選擇，但在上述應用中特別有用。

每一個新的應用都伴隨著如何構建的問題，這需要?jiǎng)?chuàng)新思維和硅技術領域的可持續發展。半導體制造設備是芯片行業的持續實現D結構的主要推動者。
