面對新世紀快速充電技術的普及，開關電源得到了更廣泛的應用，降低低壓和大電流的功耗已成為電力工程師的一個難題。開關電源損耗主要由斷路器管損耗、高頻變壓器損耗、插座集電器損耗等組成。同步開關電源可以減少總電路功耗，以滿足6級能效要求。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

開關電源如何同步整流？開關電源同步整流是一種取代整流二極管的新技術。它可以通過在直流模式下使用極低的電阻功率來減少整流器的損并有效地提高SequansCommunications代理高轉換器的轉換效率；而且沒有肖特基勢壘電壓引起的死區電壓，所以其次可以用來提高功率比。

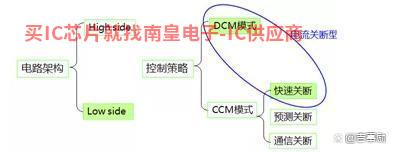

同步整流可分為高壓側整流和低壓側整流；在控制策略上，同步整流可分為DCM和CCM模型，CCM模型是基于分離預測和快速分離，詳細介紹了自的優缺點。

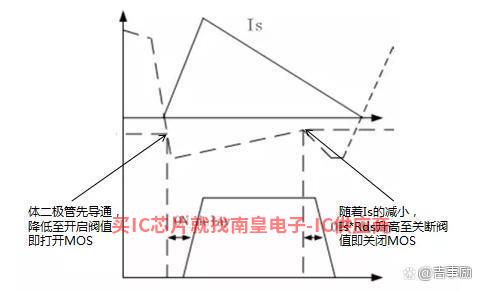

同步模式DCM模式

優點：算法簡單可靠，邊緣簡化。

缺點：控制算法和MOSFET與總電阻有關；SR它必須與初級邊緣電路兼容，只能在間歇通模式下工作。

CCM預測關閉模式

根據負第二平衡原則，估計SR斷點。

優點：控制算法和MOSFET總電阻無關，應用靈活；SR傳輸能力強，轉換效率高。

缺點：必須使用總電阻和電容器獲取正確的信息，使外部通信復雜，誤差高；不均勻伏秒模式（模式切換）存在技術風險。

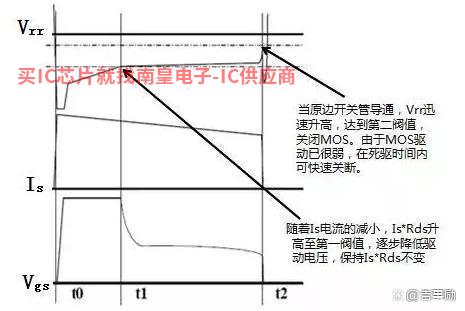

CCM快速斷開模式

優點：算法簡單可靠，邊緣簡化。

缺點：控制算法和MOSFET與總電阻有關；SR在T1和T2之間沒有深度傳導，轉換效率略有下降。

通過以上模型，我們可以看到同步整流控制的優點，模型是否簡單可靠，外部是否合理。
