加強ADAS攝像頭系統的功能安全

（2025年5月21日更新）

1 ADAS市場動向和ROHM的方針

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

近年來，汽車領域的先進駕駛輔助系統（advanceddriver-assistance systems，ADAS），作為面向汽車安全的世界性措施，世界各地的搭載和義務化進程不斷加快，ADAS 構成所需車載攝像頭系統Lite-ON代理統、Radar（雷達）、LiDAR 傳感器集成了多種傳感技術 Fusion 系統開發也在加快。

其中，攝像頭系統廣泛應用于以往的環視系統中，在感知周?chē)h(huán)境中起著重要作用 Radar 并列成為每輛車數量最多的傳感系統。在未來市場增長前景看好的情況下，為了應對攝像頭數量增加、通信信息量增加、噪聲等外部因素的影響，確保其穩定運行，考慮到電力有限的汽車必須降低攝像頭系統的功耗。同時，為了構建更安全的系統，還需要明確故障風險，支持功能安全

要解決這些問題，ROHM 除了致力于加強低消費、低噪聲等性能外，還引入了產品開發的功能安全理念。具體來說，羅姆發布了符合要求的功能安全、標準化的開發過程 ISO26262 ASIL-B 面向攝像頭模塊的電源管理 IC（powermanagement IC，PMIC）BD868xxMUF-C。本產品具有安全通知功能 PMIC，能為小型化要求強的攝像頭模塊提供更好的電源方案。

2 ROHM面向ADAS相機系統的解決方案總結

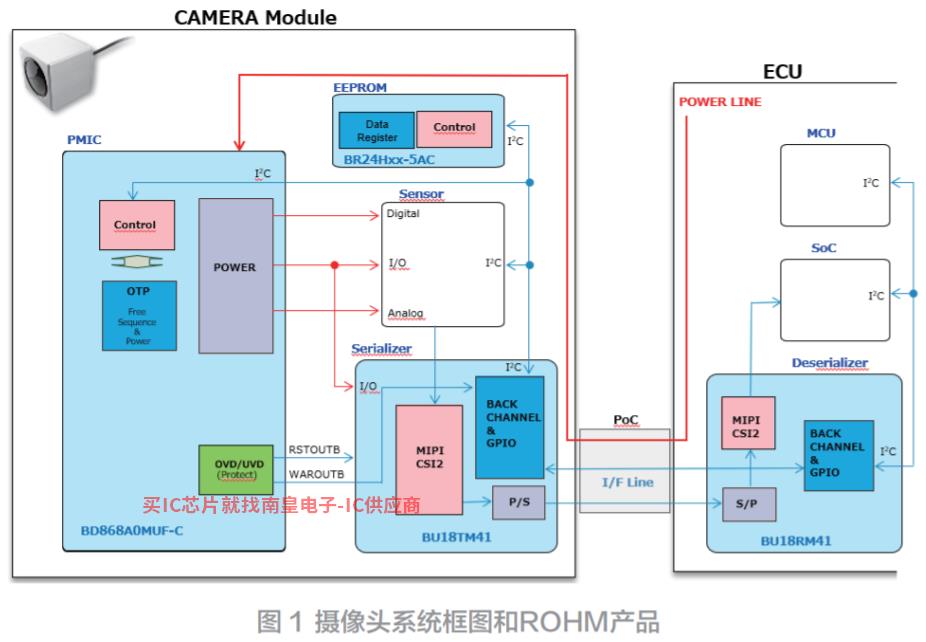

攝像頭系統是一個安裝在汽車各個部分的系統。它一個攝像頭模塊和一個控制攝像頭模塊和接收?qǐng)D像數據的電子控制單元組成（electronic control unit，ECU）組成。

③低噪音

低電磁干擾是車載應用中重要的噪聲對策（electromagnetic interference，EMI），BD868xxMUF-C和 BU18xMxx-M 該系列還添加了一些對策。兩種產品的共同對策是配備擴頻時鐘發生器（spread spectrumclock generator，SSCG）擴頻時鐘發生器的功能 IC 通信時鐘和開關電源的開關頻率故意波動（抖動），以降低特定頻譜中的噪聲強度。

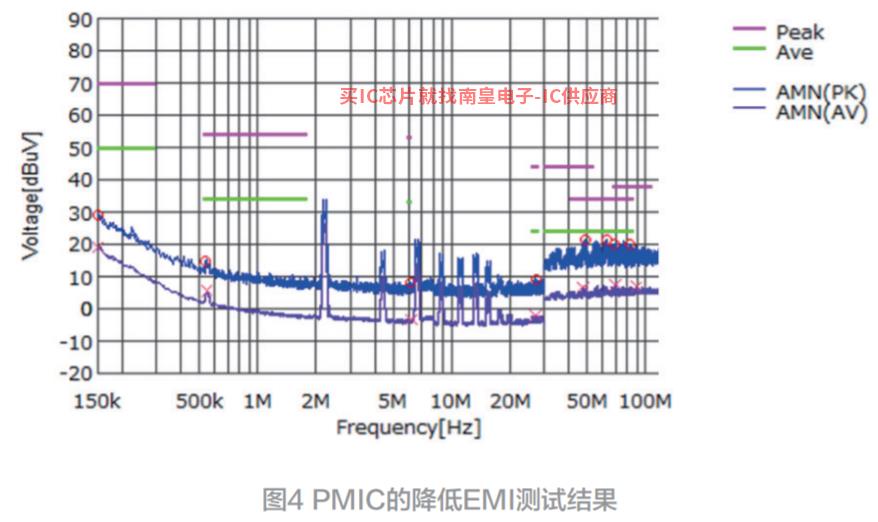

BU18xMxx-M 該系列配備了串行器和解串器 SSCG 實現了功能 -10 dB降低噪聲強度等。面向低 EMI 化的各種功能，包括 BU18xMxx-M 系列和BD868xMUF-C 國際無線電故障專項委員會均通過（CISPR）標準中車載接收機保護干擾波的推薦限值和測量方法（CISPR25）”的 class5 等級。另外，BU18xMxx-M 在多個通信通道的情況下，系列應用中介紹的傳輸速率可變功能可以精細(0.1%)step）改變各自的通信傳輸速率 SSCG 也可以實現 -10 dB 的低 EMI 化（圖 4）。
