大聯大控股近日宣布，其下屬世平將基于恩智浦推出（NXP）i.MX RT1062 MCU和JN5189芯片的Zigbee網關應用方案。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

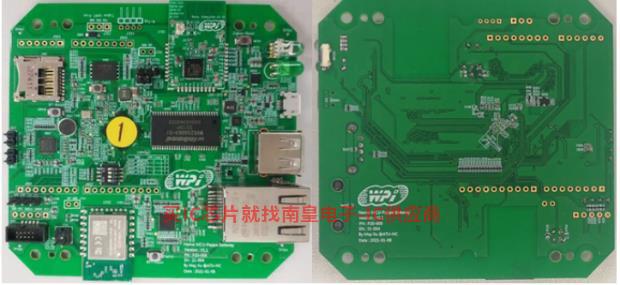

基于圖1-大聯大世平NXP產品的Zigbee網關應用方案的顯示板圖

隨著物聯網技術的發展，BLE、WiFi、LoRa、Zigbee無線傳輸技術的應用層出不窮。其中Zigbee由于功耗低、節點多等特點，網絡已成為眾多應用的首選。而Zigbee可以使用網關的作用Zigbee網絡與其他無線技術相連，從而達到互聯的目的。基于大聯大世平NXP的Zigbee芯片JN5Bourns代理189和跨界MCU i.MX RT1062推出了Zigbee網關應用方案具有連接效率高、成本低的優點。并將該方案與市場上的其他方案一起使用WiFi模塊組合可以實現一個Zigbee轉以太網和WiFi網關設計。

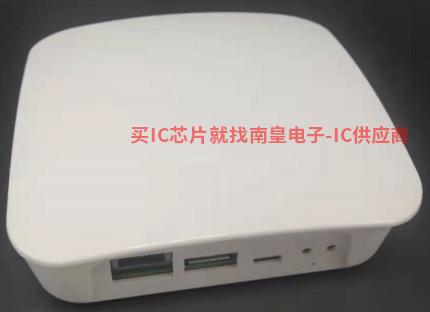

基于圖2-大聯大世平NXP產品的Zigbee實體圖網關應用方案

本方案的主控平臺采用NXP跨界MCU i.MX RT1062能、低成本、易開發等特點。在內部設計中，芯片搭載Arm Cortex-M7內核可實現528MHz工作頻率可滿足性能要求高的應用。此外，i.MX RT1062還集成了1MB RAM，并且可以通過總線外擴RAM。不僅如此，芯片接口還包括：8/16-bit SDRAM、8/16-bit Nand Flash、SD/EMMC、SPI NOR/NAND Flash、并行NOR Flash等待外擴存儲接口，還有2 * USB OTG、2 * Ethernet (10/100)、8 * UART、4 * I2C、4 * SPI、2 * CAN 等待其他外圍接口。

在Zigbee采用了設計NXP的JN5189，外圍電路簡單，最小系統只需要晶體振動和少量電容器，內部高達10dB發射功率可以大大節約成本。它有512KB嵌入式閃存，32KB RAM和4KB EEPROM無需外部存儲器即可實現存儲器OTA升級功能。

基于圖3-大聯大世平NXP產品的Zigbee網關應用方案方塊圖

此外，本方案不僅采用Winbond的W9825G6KH-6I和W25Q256JV作為SDRAM和QSPI Flash該芯片具有足夠的網關項目軟件存儲容量。圣邦微還選擇了同步降壓DC-DC SGM6014和LDO SGM作為電源支持，2036可以實現高效的電源管理。

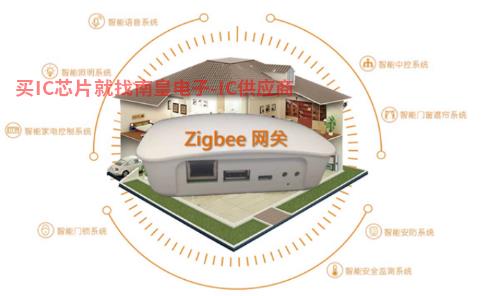

基于圖4-大聯大世平NXP產品的Zigbee網關應用程序場景應用圖

與目前的市場相比，大部分基于市場Linux開發的Zigbee該方案基于網關產品開發難度大、開發周期長的痛點FreeRTOS實時系統與跨境系統相結合MCU平臺的高速處理能力可以提高Zigbee網關方案的功能處理得當，事半功倍。

核心技術優勢：

● MCU：i.MX RT1062，32-bit Cortex-M7 CPU Core @600MHz；

● Flash：32MB，@133MHz，支持XIP；

● SDRAM：32MB，@166MHz；

● Zigbee模塊：JN5189，32-bit Cortex M4 @48MHz，ZigBee 3.0，Mesh自組網。

方案規格：

● MCU：NXP i.MX RT1062 @600 MHz；

● Flash：32MB Flash @133MHz；

● SDRAM：32MB，@166MHz；

● Zigbee模塊：JN5189模塊，32-bit Cortex M4 @48MHz，ZigBee 3.接收靈敏度：-90dBm；

● 以太網：10/100 RMII；

● Wi-Fi模塊：ESP-12S or ASW-022S；

● USB：USB-A & USB-Micro；

● CODEC：WM8960，1 * Input，2 * Output；

● Arduino接口；

● 板尺寸：90 * 94 mm。
