引言

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

點煙器早期以來一直是汽車上的標準配置，甚至一直延續到今天。它應運而生，以滿足吸煙者在開車時點煙的不便。但近年來，隨著智能手機的普及和車內充電需求的增加，點煙器 USB 充電頭成為直接連接汽車的車載充電器的輸入接口 12V鉛酸電池，早期車載有線充電USB口輸出只需5V，所以只需要一個降壓型 DC/DC。12V在車輛充電應用下，降壓型DC/DC最高只能輸出12V，不能滿足大功率快充的需求。

隨著快充的普及，USB-C口腔電氣設備越來越多，對大功率快速充電的需求日益增加。蘋果最近率先推出了140W快充筆記本，打開PD3.大規模應用時代為快充芯片市場提供了新的發展機遇。車充的USB支持5口輸出V-28V以上超寬范圍，用升降壓代替?zhèn)鹘y(tǒng)的降壓電路，可使12V車輛充輸出5-28V，滿足140W快充需求。滿足用戶車載筆記本電腦充電，或手機快速充電，方便使用，提高產品競爭力。

深圳市永富康科技有限公司現大力推廣1400W雙C口獨立升降壓力PD3.1快充芯片M12349。該芯片突破了多個行業技術瓶頸，實現了140W智能功能和超高性能也達到了筆記本和手機快速充電的新高峰。作為行業第一個集成140W PD3.1升降壓功能SOC芯片，M12349兼容PD3.0/PPS協議，擴大支持PD3.1協議的28V/5A固定PDO和15~28V@5A的AVS功率輸出，綜合輸出檔位。除此之外，M12349仍然是業內第一個支持兩個路口的C口PD3.同時快速充電輸出SOC芯片。集成了雙路USB Type-C每個接口都支持PD/QC/SCP/FCP/AFC/BC1.二等所有快充協議。配合外部全橋功率管和DC-DC，可實現雙路C口PD3.同時，獨立快速充電不會因同時插入兩個C口而降低到普通充電。

概述

M12349是一種大功率快充電源管理 SOC，支持微處理器、升降壓變換器、快速充電協議控制器的集成 PD3.1、QCBroadcom代理3.0、SCP、FCP、AFC、BC1.2 DCP等待所有主流快速充電協議，結合少量元件可形成單C口140W輔以大功率快充解決方案DC-DC芯片也可以擴展到雙路獨立C CAA采用多口大功率快充解決方案。QFN-48封裝

特點

放電管理

n 高效 Buck-Boost 轉換器(開關頻率:最大 1MHz）

n 最高放電效率： 98%（VIN = 12V，VBUS = 20V@5A）

n 支持 CV/CC 模式

n 寬輸入電壓范圍：6.0V~40V

n 寬輸出電壓范圍：3.3V~28V

n 放電電壓精度：10mV

n 最大放電電流：5A

n 支持線損補償功能

n 支持動力動態分配

n 支持單 C 口快充可擴展為雙路 C CAA 多口快充

快充協議

n PD3.1 / AVS、PD3.0 / PPS、PD2.0

n QC3.0、QC2.

n AFC、FCP、SCP

n APPLE 2.4A

n BC1.2 DCP

高度集成

n 內置環路補償電路

n 內置 16-bit 高精度 ADC

n 內置 2 路 USB Type-C 接口

n 集成快充指示和狀態指示功能

安全保護機制

n 48V 管腳耐壓，支持軟啟動功能

n 過壓/欠壓保護、過流保護、過溫保護、短路保護

M12349應用信息

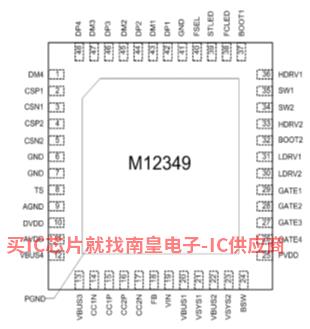

1. M12349腳位圖

2. M12349管腳說明

3. M12349 DEMO板原理圖

4. M12349 DEMO板PCB頂層設計圖

5. M12349 DEMO板PCB底層設計圖

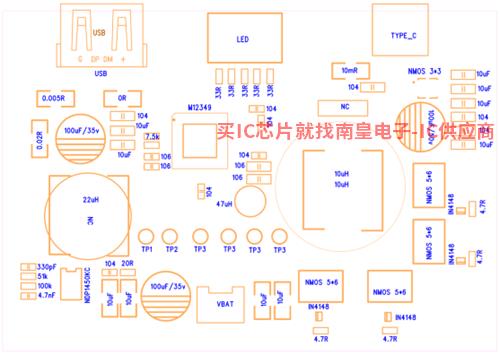

6. M12349 DEMO板貼片圖

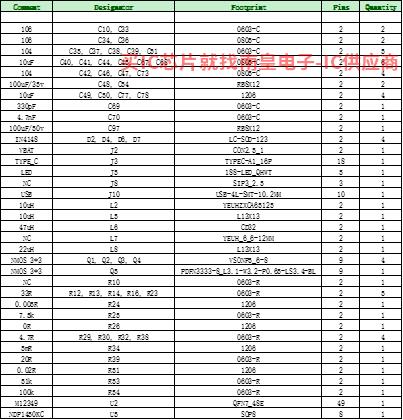

7. M12349 DEMO板物料清單

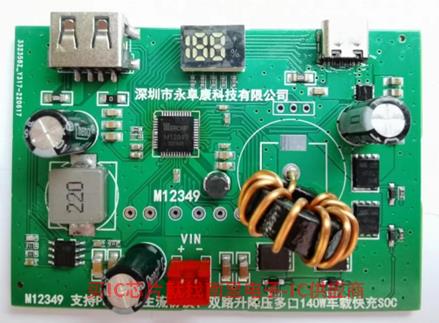

8. M12349 DEMO板實物圖
