眼圖是一種非常成功的方法，用于測試和驗證數字信號，特別是告訴串行數字信號。眼圖包括幾乎從101到010的所有組合。眼圖包含豐富的信息。除了基本的上升時間、下降時間、上沖、下沖、門限電平等參數外，它還可以反映數字信號的完整性，如噪聲和抖動、代碼間串?dāng)_等。因此，眼圖分析是完整性分析的核心。

什么是眼圖

先來看看維基百科的定義:

眼圖（eye pattern）它是電信系統的一種示波器顯示，顯示接收器上的數字信號，并以數據速度觸發水平更新。在許多不同的編碼系統下，眼圖看起來像幾只并排的眼睛，因此得名。眼圖將在特定時間內將所有可能的變化重疊在屏幕上，是評估基頻方波調制系統中信道噪聲和符碼間干擾的實驗工具。

通過分析眼圖，我們可以看到許多系統的性能和問題，如信號過長或過短、與時脈同步不良、信號電壓過高或過低、噪音過大、變化過慢或沖擊 ( overshoot ) 或下沖（undershoot），眼圖上可以看到。如果眼圖的眼睛部分越大，信號失真的范圍就越小。如果由噪聲或符碼間干擾引起的信號失真，眼圖的眼睛部分就會變小。

眼圖是如何形成的

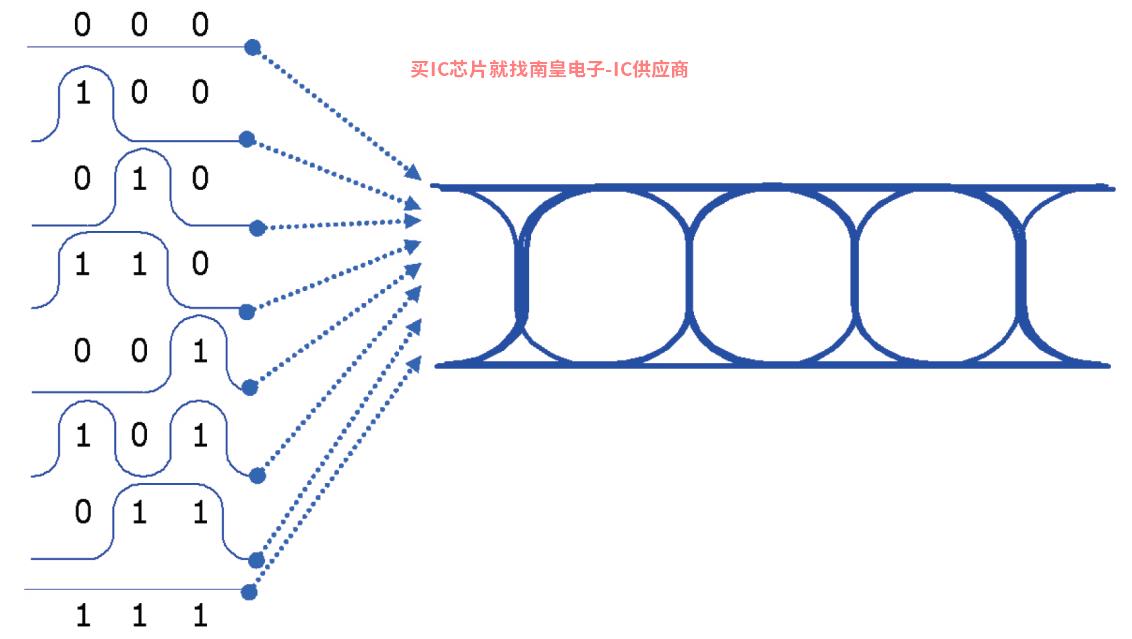

簡單地說，所有序列波形都按照一定的基準點對齊疊加，然后得到類似眼睛形狀的波形圖，即眼圖。

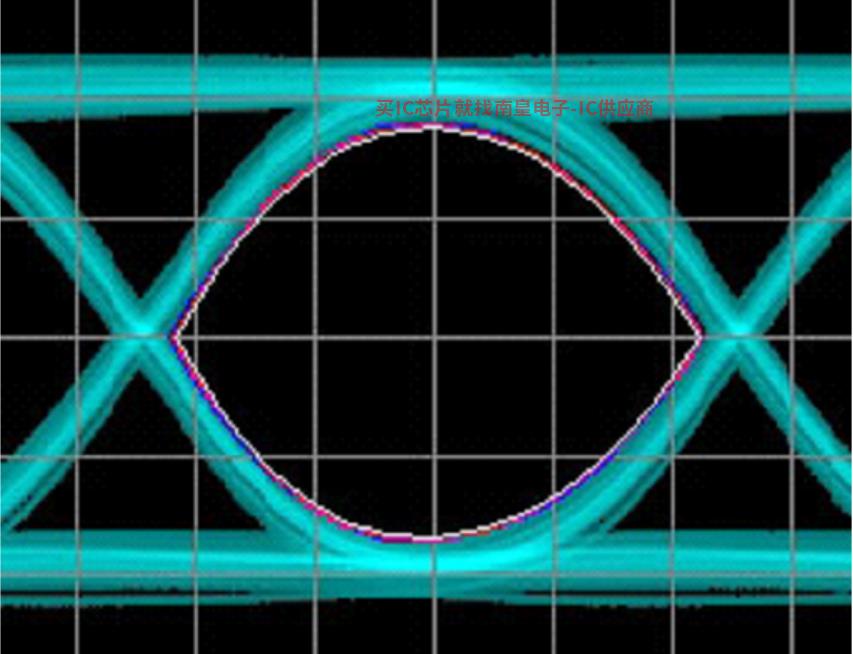

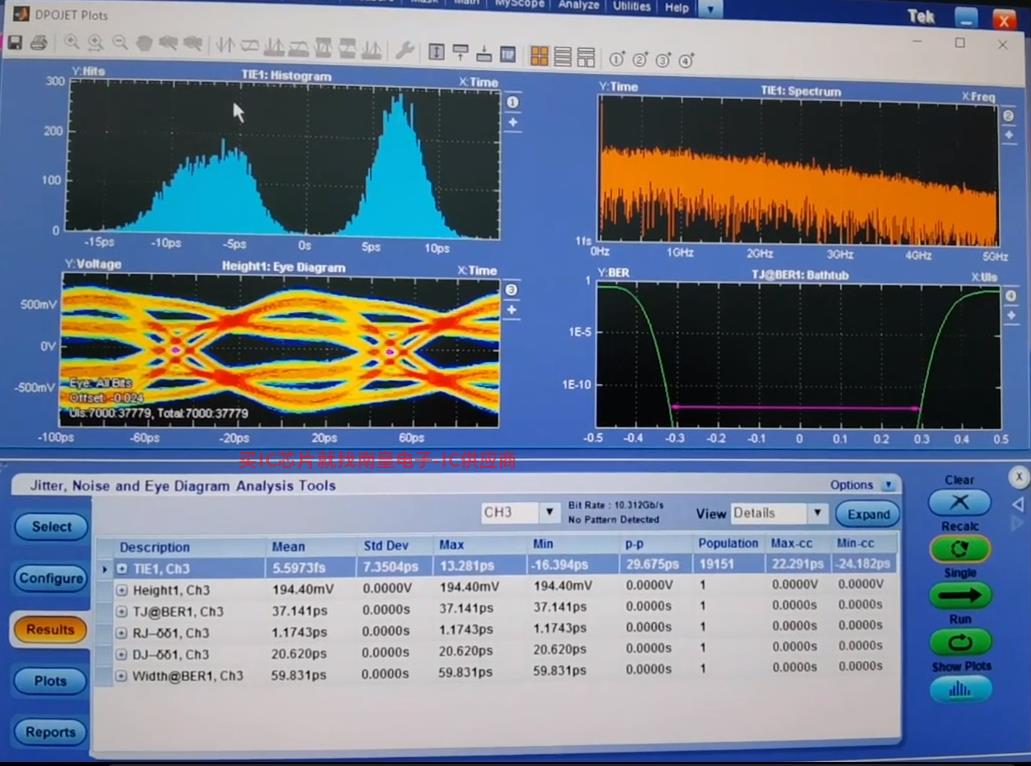

顯示在示波器上的實際眼圖

眼圖參數多，如眼高、眼寬、眼幅、眼交叉比、消光比等。Q因子、誤碼率、平均功率等。

抖動和抖動分析

與理想位置相比，抖動是數字信號短期內重要的瞬時變化。眼圖分析更直觀、更感性，抖動分析可以進一步分析和測量系統性能，以提高高速電路的順序冗余。

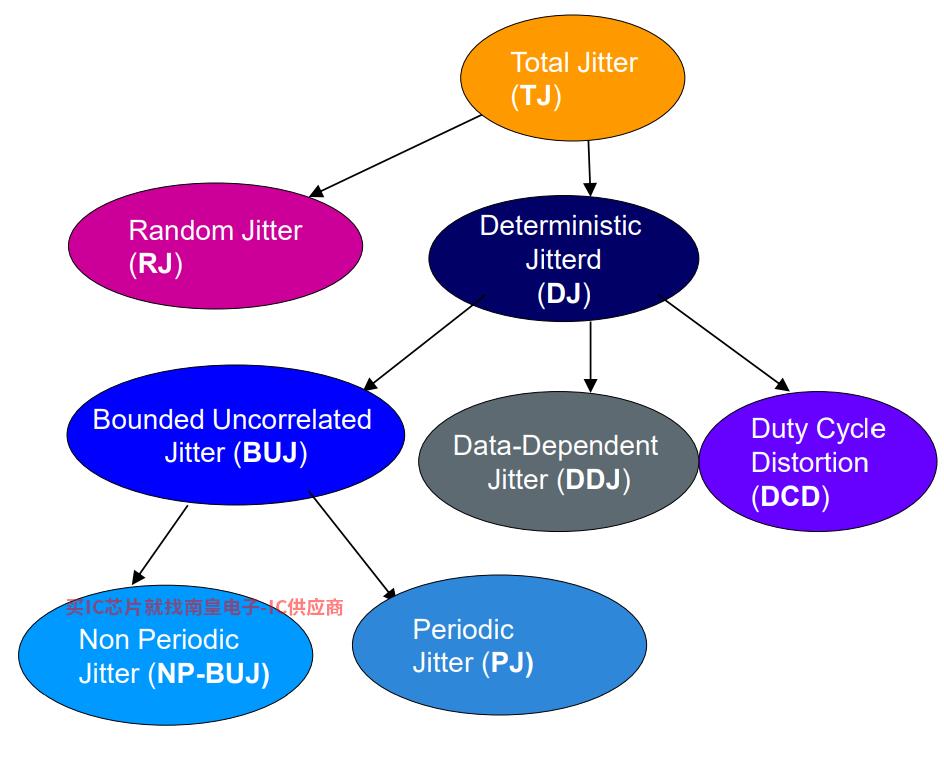

抖動分類定義在此不再詳細，下圖為分類圖供參考。

波形直方圖常用于抖動分析，時間間隔誤差 (TIE) 直方圖、TIE 趨勢圖和抖動頻譜圖。步驟很多，泰克DPO/MSO70000系列示波器提供了一鍵自動抖動分析功能，可以說解放了工程師的手，大大節省了時間。

看視頻不方便的朋友，水哥給大家仔細總結了具體的步驟:

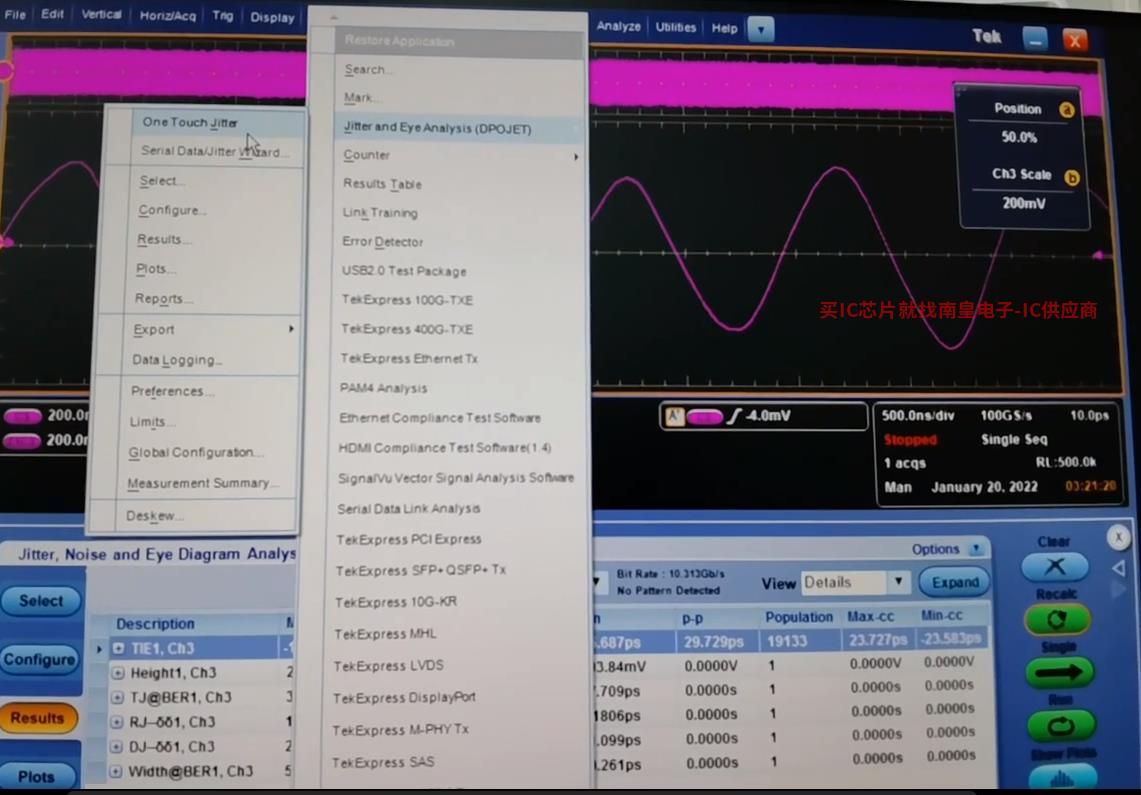

1. 打開Analyze菜單下的Jitter and Eye Analysis的子菜單One Touch Jitter, 啟動一鍵自動抖動分析功能。

2. 等待幾分鐘，所有相關參數將自動配置并檢查示波器。

3. 自動報告示波器，包括直方圖、眼圖等。

4. 如需測量碼率，可點擊Select按鈕，選擇Data Rate，然后點擊Recalc按鈕重新計算，我們得到了碼率結果。

5. 我們也可以點擊Save按鈕將報告保存到本地，包括詳細的數據列表和直方圖、趨勢圖、頻譜圖、眼圖等圖形數據。

這個大動作怎么樣？喝茶的時候，你得到了所有的圖表數據。夠震驚朋友嗎？

關注JAE代理測量加油站，水哥帶你成為掌握秘密的人！
